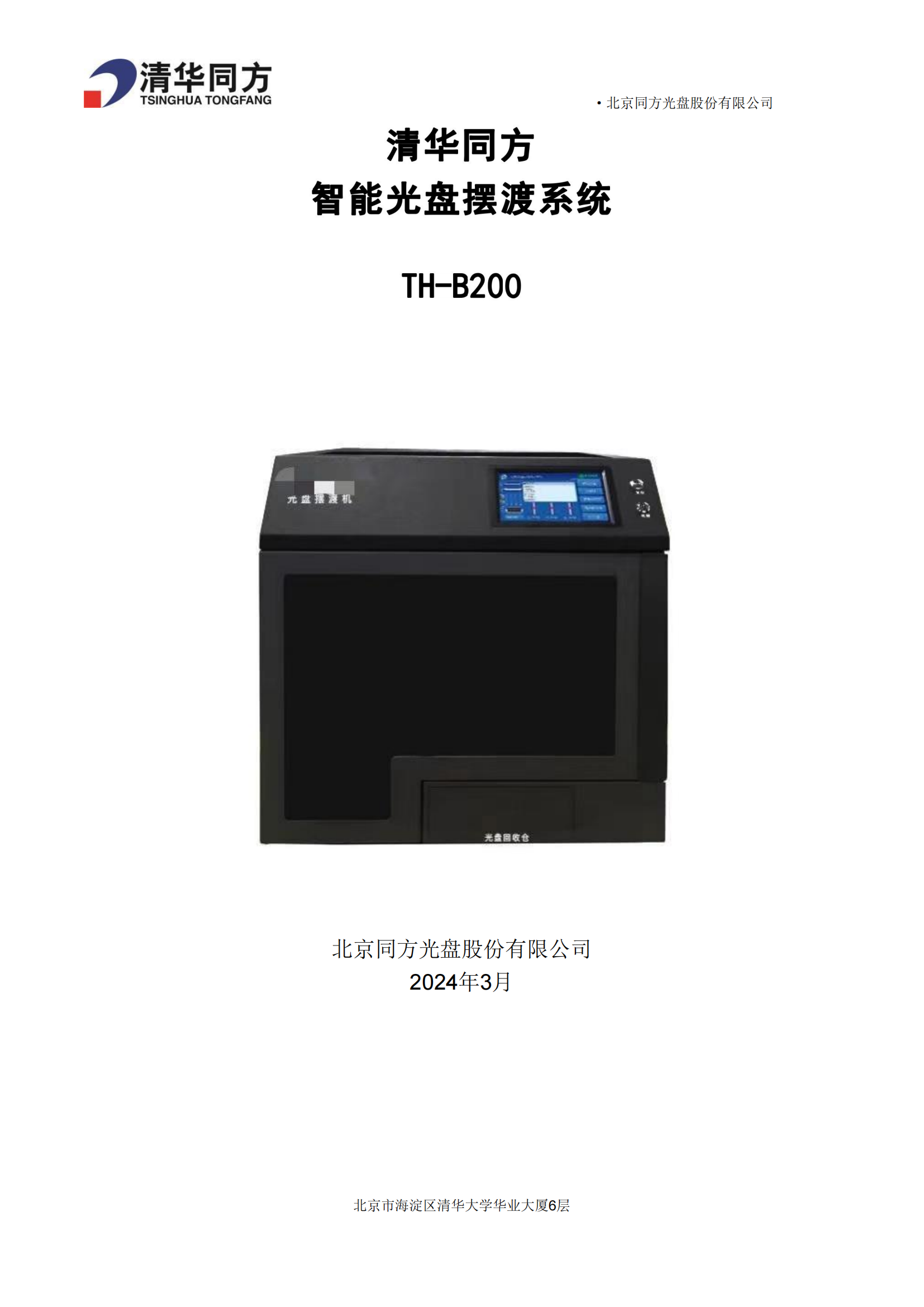

清華同方TH-B200光盤擺渡系統由內置的外網服務器、內網服務器和光盤擺渡機組件組成。內、外網服務器通過網線可與各自網絡的其他電腦互聯傳輸數據。數據擺渡發送客戶端用于擺渡數據源的采集，管理員將準備擺渡的數據預處理，包括安全性檢查、文件打包或分割等，滿足發送服務器端對單文件及單目錄大小的限制，并上傳至發送服務器指定刻錄緩沖區。數據擺渡發送服務器用于將外網客戶端上傳的數據進行打包刻錄，管理員可以設定刻錄策略，選擇定時刻錄或定容量刻錄，客戶端按策略執行，將數據打包到一個以時間命名的目錄內，對該目錄數據計算生成MD5校驗碼并將校驗碼寫入該目錄外一個與目錄同名的文件內，最后將該目錄與MD5校驗文件一同刻錄入光盤。數據擺渡接收服務器用于控制機械手進行光盤的擺渡及接收外網擺渡來的數據，系統實時監控發送端刻錄光驅，當發送端光驅彈開時，控制機械手將光盤移動到接收端只讀光驅，接收服務器將光盤內最新目錄里的數據進行MD5校驗碼計算并與MD5校驗文件進行比對，比對通過后拷貝到指定的目錄并更新日志，供接收客戶端下載。數據擺渡接收客戶端用于下載從發送服務器擺渡到接收服務器指定目錄內的數據。光盤擺渡機是擺渡系統的核心，通過機械手，把光盤從刻錄光驅移動到只讀光驅，保證數據的單向擺渡。內網只讀光驅在上方，外網刻錄光驅在最下方，中間無任何電線互連，肉眼能很明顯分辨兩者是完全物理隔離
